ИРВИС-К300


О вихревых расходомерах вообще.

О расходомерах ИРВИС в частности.

                Область применения

Расходомеры Ирвис-К300 предназначены для измерения объемного расхода газов при рабочих условиях и формирования частотного, токового и цифрового (RS-485) выходного сигналов, пропорциональных расходу, в составе узов коммерческого и технологического учета в установках коммунальных и промышленных предприятий (коммерческий, покотловой, поагрегатный учет и т.д.) при измерении объема горючих (природный, попутный нефтяной) и инертных (воздух, азот и т.д.) газов.

Основные достоинства

  • Высокая точность измерений
  • Высокая надежность
  • Простота и удобство в эксплуатации
  • Нечувствителен к промышленным вибрациям
  • Отсутствие подвижных частей, подверженных износу, простота монтажа
  • Стабильность метрологических характеристик

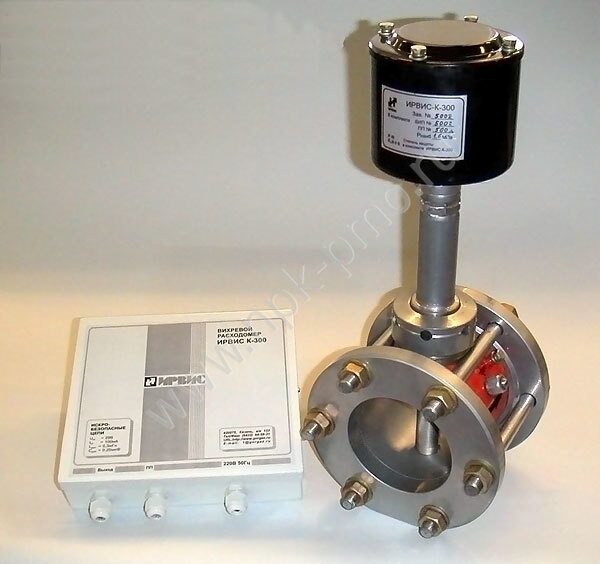

К-300

Принцип действия и конструкция

Принцип действия расходомера Ирвис-К300 основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела.

Ирвис-К300 состоит из Первичного преобразователя (ПП) и Блока Питания и Искрозащиты (БИП).

В ПП используется датчик расхода оригинальной разработки НПП «Ирвис», защищенного патентом Российской Федерации. Датчик расхода состоит из тела обтекания (генератор вихрей) и детектора вихрей (чувствительный элемент терморезистор). Тело обтекания, изготовленное из износостойкой нержавеющей стали, имеет экспериментально оптимизированную форму поперечного сечения и обеспечивает устойчивую генерацию вихрей при обтекании потоком газа в широком диапозоне расходов. Конструкция тела обтекания реализует гидродинамический механизм самоочистки рабочих кромок, что обеспечивает поддержание стабильных метрологических характеристик при сильном загрязнении рабочей среды. Чувствительный элемент детектора вихрей вынесен из потока газа, установлен внутри тела обтекания в поперечном отверстии — канале перетока.



Каждый выпущенный экземпляр Ирвис-К300 проходит прямую градуировку на поверочной установке во всем диапозоне рабочих расходов методом сличения с эталонным набором критических сопел.

Высокая точность и качество

Использование частотного вихревого сигнала, микропроцессора обработка сигнала и индивидуальная градуировка расходомеров-счетчиков на образцовой расходомерной установке обеспечиваю высокую точность и помехоустойчивость в самых сложных условиях применения. Высокая точность сохраняется во всем диапозоне измерений расхода, а частотный вихревой сигнал обеспечивает долговременную стабильность показаний и отсутствие дрейфа нуля.

Передача и представление информации

Ирвис-К300 формирует следующие выходные сигналы, пропорциональные расходу:
  • Частотный 1...1000 Гц в базовой комплектации прибора (иной диапазон указывется при заказе);
  • Токовый (4…20 мА). Данная опция оговаривается при заказе;
  • Стандартный цифровой интерфейс RS-485. Протокол обмена МОDBUS. Данная опция оговаривается при заказе.



ИРВИС-К300 представляет информацию о текущем расходе в м3/час при рабочих условиях, и накопленном объеме газа в м3 на ЖКИ-дисплее, расположенном в корпусе БИП. Данная опция оговаривается при заказе.

Монтаж и установка

ПП расходомера может быть установлен в горизонтальный, вертикальный и наклонный трубопровод в помещении или вне его. Линия связи от ПП до БИП до 300 м. В связи с тем, что расходомер практически не загромождает проход, в месте установки ПП не требуется организация обводного байпасного канала. В базовую поставку ИРВИС-К300 включен монтажный комплект в составе: ответные фланцы, уплотнительные кольца, крепеж, 10 м соединительного кабеля типа МКЭШ 0.5×3.

Длины прямых участков: не менее 20 Ду перед и 5 Ду после ПП; при наличии местных сопротивлений длины прямых участков увеличиваются (установка перед ПП турбулизатора позволяет уменьшить длину прямого участка перед расходомером-счетчиком до 10(14) Ду.

Для упрощения монтажа в комплект поставки ИРВИС-К300 может быть включен измерительный участок (прямые участки трубопровода ДО и после ПП с установленными ответными фланцами и турбулизатором).

Монтаж К-300



Расходомеры К300 могут применяться как для технологического, так и для коммерческого учета газа.

Отличие расходомера К300 от расходомера-счетчика РС4 состоит в отсутствии в комплексе К300 первичных преобразователей температуры и давления. Соответственно отсутствует корректор/вычислитель, который позволяет приводить посчитанные данные к нормальным кубам. В качестве вычислителя может выступать корректор любой фирмы, способный принимать и обрабатывать выходные сигналы (токовый, частотный).
В остальном, по своим модификациям (ППС, ДДП, Пар), по конструкции детектора вихрей, К300 аналогичен РС4. Соответствующие технические данные смотрите в материалах по РС4.

Ориентировочная стоимость ИРВИС-К300.

Ду 50       38 000 руб.

Ду 80       48 000 руб.

Ду 100     58 000 руб.

Ду 150     68 000 руб.

Ду 200     71 000 руб.

Ду 300     114 000 руб.

Стоимость указана для представления об уровне цен на данную продукцию. Окончательную стоимость приборов можно получить у нас в качестве коммерческого предложения, после заполнения опросного листа.
