Данные для проектировщиков


Перед выбором диаметра первичного преобразователя не забудьте уточнить - какой тип чувствительного элемента подойдет для ваших условий эксплуатации.

  • Термоаномометрический датчик детектирования вихрей (тип ППС) подойдет для учета чистых газов - природного газа, углекислого газа, азота, аргона и других с температурой не выше +60ОС.
  • Датчик пульсации давления (тип ДДП) подойдет для учета попутного нефтяного газа, воздуха и других неочищенных газов с температурой до +60ОС, а также для природного газа, попутного нефтяного газа, воздуха, водяного пара с температурой до +250ОС.

Данные по диапазонам измеряемых расходов природного газа (нм3/ч) в зависимости от давления (с термоанемометрическим детектором вихрей).

 Р кгс/см2,

избыт.

 Ду-27

Ду-50

Ду-80

Ду-100

Ду-150

Ду-200

Ду-300

 Qmin  Qmax  Qmin  Qmax  Qmin  Qmax  Qmin  Qmax  Qmin  Qmax  Qmin  Qmax  Qmin  Qmax

 0,001

7

75

 12

 250

 16

 800

 27

 1250

 49

 2800

 90

 5000

 200

 12000

 1,0

7

150

 12

 500

 16

 1600

 27

 2500

 49

 5600

 90

 10000

 200

 24000

 2,0

7

225

 12

 750

 16

 2400

 27

 3750

 49

 8400

 90

 15000

 200

 36000

 3,0

7

300

 12

 1000

 16

 3200

 27

 5000

 49

 11200

 90

 20000

 200

 48000

 4,0

7

375

 12

 1250

 16

 4000

 27

 6250

 49

 14000

 90

 25000

 200

 60000

 5,0

7

450

 12

 1500

 16

 4800

 27

 7500

 49

 16800

 90

 30000

 200

 72000

 6,0

7

525

 12

 1750

 16

 5600

 27

 8750

 49

 19600

 90

 35000

 200

 84000

 7,0

8

600

 13,7

 2000

 18,3

 6400

 30,9

 10000

 56,0

 22400

 102,9

 40000

 229

 96000

 8,0

9

675

 15,4

 2250

 20,6

 7200

 34,7

 11250

 63,0

 25200

 115,7

 45000

 257

 108000

 9,0

10

750

 17,1

 2500

 22,9

 8000

 38,6

 12500

 70,0

 28000

 128,6

 50000

 286

 120000

 10,0

11

825

 18,9

 2750

 25,1

 8800

 42,4

 13750

 77,0

 30800

 141,4

 55000

 314

 132000

 11,0

12

900

 20,6

 3000

 27,4

 9600

 46,3

 15000

 84,0

 33600

 154,3

 60000

 343

 144000

 12,0

13

975

 22,3

 3250

 29,7

 10400

 50,1

 16250

 91,0

 36400

 167,1

 65000

 371

 156000

 13,0

14

1050

 24,0

 3500

 32,0

 11200

 54,0

 17500

 98,0

 39200

 180,0

 70000

 400

 168000

 14,0

15

1125

 25,7

 3750

 34,3

 12000

 57,9

 18750

 105,0

 42000

 192,9

 75000

 429

 180000

 15,0

16

1200

 27,4

 4000

 36,6

 12800

 61,7

 20000

 112,0

 44800

 205,7

 80000

 457

 192000

 16,0

17

1275

 29,1

 4250

38,9

13600

65,6

21250

119,0

47600

218,5

 85000

 486

 204000



















Прямые участкиКроме выбора диаметра трубопровода исходя из давлений и расходов, при расчете узла учета газа обратите внимание на требовательность вихревых расходомеров газа к прямолинейным участкам трубопровода до и после счетчика. Общие длины узла учета газа, в зависимости от устанавливаемого оборудования и (или) предыстории потока, можно рассчитать основываясь на данных из Руководства по эксплуатации (Приложение 5.2). Или нажмите на картинку слева.





Габаритные и присоединительные размеры ИРВИС-РС4 для Ду - 27



Установочные размеры РС4 - 27

























Габаритные и присоединительные размеры ИРВИС-РС4 для Ду - 50÷300.



Установочные размеры ИРВИС

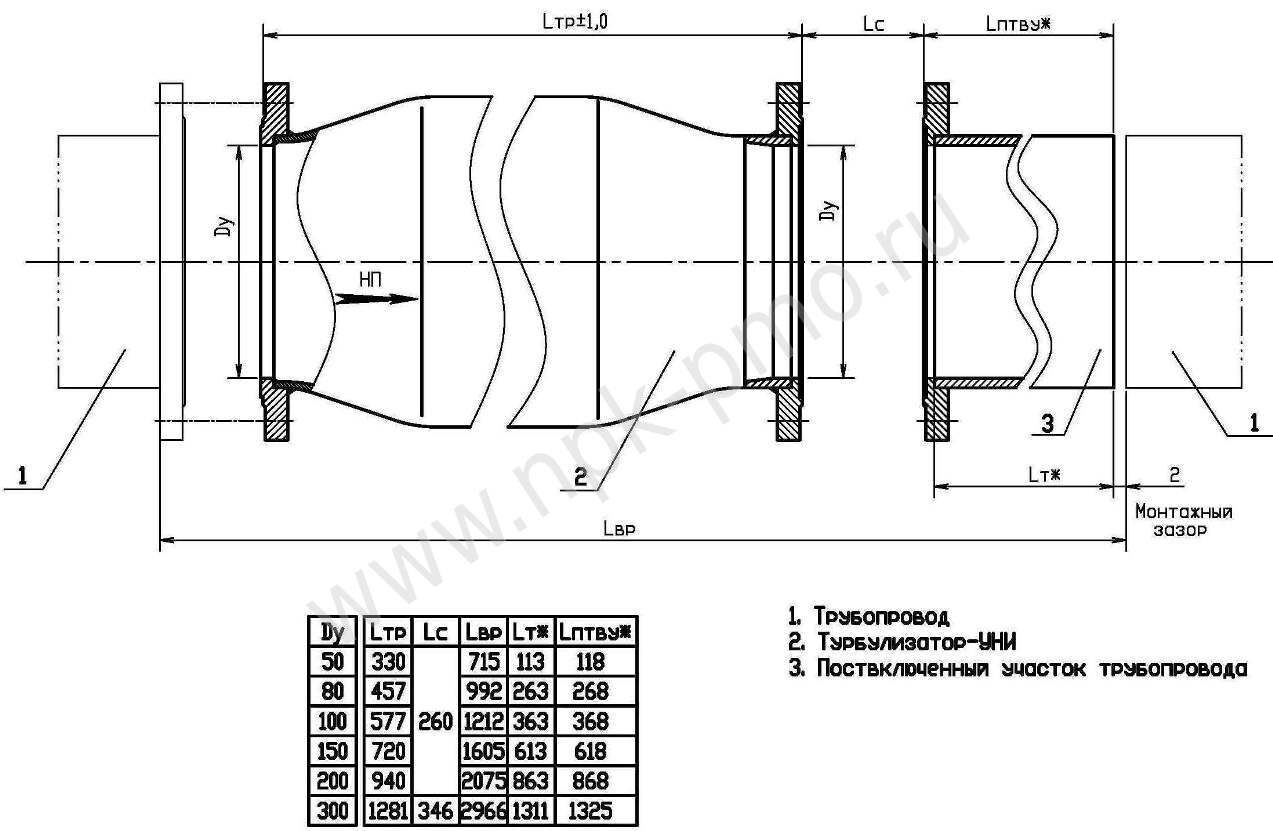

Габаритные и присоединительные размеры турбулизатора УНИ для Ду 50÷300

Установочные размеры турбулизатора-У



























Дополнительные сведения для проектирования

Для определения диапазона расходов для других газов (воздуха, азота, углекислого газа и т.д.) необходимо воспользоваться формулами, представленными в РЭ на расходомеры ИРВИС.

Для счетчиков с термоанемометрическим детектором вихрей (ППС).

Для счетчиков с датчиками пульсации давления (ДДП).

Таблица выбора расходов для счетчиков с ДДП (файл .xls).
